粉塵濃度檢測儀
測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒 子與探頭感應產生靜電荷，通過探頭進行信號放大并傳送進監 測控制系統，靜電荷的大小與塵埃粒子的流量成比。本系統的 高科技電子線路把這部分電荷轉換成為控制信號輸出，啟動粉 塵超標排放警報，同時用于連續記錄粉塵粒子的總量或濃度。
WDD-B42\B43 系列粉塵濃度檢測儀提供了目前先進的靜電交流耦 合技術。這是現代精確穩定的監測技術，特別適合連續排放記 錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針 周圍所產生的電荷感應來確認塵埃粒子在線排放量(mg/sec)
或排放濃度(mg/m³)。 在燃燒工況相對穩定的情況下(即在同 一個排放點上，流速、溫度、壓力、濕度和煙塵顆粒性質都沒 有很大的變化，小于±90%的變動),本系統經直接校定后也 可用于在線監測排放濃度(單位=mg/m³)。
使 用 范 圍
SCOPE OF USE>>

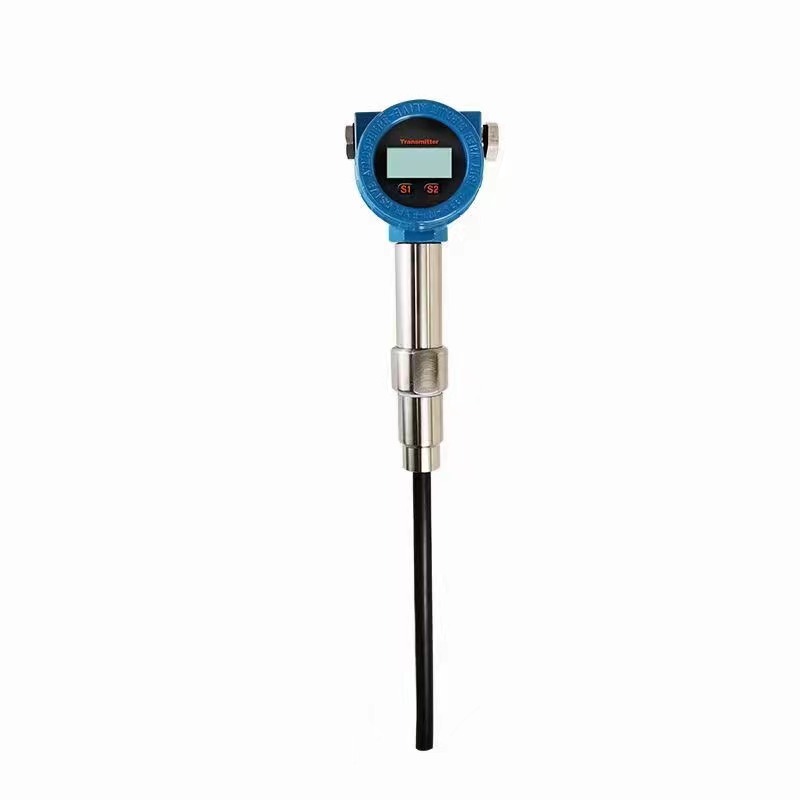

WDD-B42\B43 系列粉塵濃度檢測儀
廣泛應用于各種工業用途，包括：煉鋼、發電、 石油 、 化工 、 醫藥 、 建材加工 、 采煤和采礦 、 水泥 制造和包裝等行業 。 典型用途包括布袋除塵器濾袋 破損的探測或粉狀材料回收、產品輸送總量監測， 各種大小、各種燃料的鍋爐煙塵排放濃度監測。
粉塵濃度檢測儀技術參數
|
操作環境溫度
|
20---60℃(電子部件)
|
|
操作環境濕度
|
90%RH不結露
|
|
操作環境振動
|
最高連續震蕩量，如何方向、頻率：平均方根值2g(20m/s2)
|
|
操作環境電磁場
|
在50HZ時最高值=60A/m
|
|
操作環境保護
|
等級：IP65/NEMA4,鋁合金殼體適合非腐蝕環境安裝，傳 感器為不銹鋼材質
|
|
環境溫度
|
-20---65℃
|
|
傳感器結構
|
固態傳感器，360°全向感應
|
|
粉塵顆粒大小范圍
|
400μm以下，其他需定制
|
|
管道氣體壓力
|
-0.1-1.6MPa,其他需定制
|
|
管道氣體流速
|
0.1m/s-30m/s,其他需定制
|
|
管道氣體溫度
|
-40-250℃,其他需定制
|
|
零點漂移(時間)
|
每年不大于量程的1%
|
|
零點漂移(溫度)
|
在標稱范圍內不大于1%
|
|
滿量程漂移(時間)
|
每年不大于量程的1%
|
|
滿量程漂移(溫度)
|
在標稱范圍內不大于1%
|
|
電路穩定性
|
選用高穩定性、低功耗電子元器件
|
|
抗噪音性能
|
所有50、60HZ的音頻、諧波信號均濾掉
|
|
輸出方式
|
4--20mA兩線制
|
|
測量范圍
|
0--10mg/50mg/100mg/200mg/1000mg/30g/100g/m³ (出廠前，根據客戶需求調校好測量范圍)
|
|
測量精度
|
±10%,5%,2 . 5%,1%可選
|
|
供電電源
|
DCB4V/1A
|
◎ WDD-B42\B43 系列粉塵濃度檢測儀特點：
?1、采用先進的實用技術—專利改進型靜電交流耦合技 術，對粉塵的探測靈敏度高，線性度好，粉塵沾染探頭后不 影響測量靈敏度，免維護免清理。
?2、WDD-B42/B43 標準二線制4-20mA 電流輸出，
抗干擾能力強，易于遠距離信號傳輸，對信號傳輸導線無特 殊要求，輸出電流與粉塵濃度成線性關系，方便后續的PLC 數據處理。
?3、安裝使用與二線制壓力變送器完全一致，現場工程 技術人員無須任何特殊培訓即可正確使用，安裝方便運行 可靠。
>4、接線盒內置一體化變送器輸出的4-20mA 電流與粉 塵感應探針之間電氣隔離，實現信號的安全傳輸。
>5、WDD-B43 帶有顯示功能，(帶繼電器輸出選配) 顯示內容有4種模式，按面板鍵設置如下：(見圖1)
A.4-20mA; B.200mg\m³;
C.500mg\m³; D.1000mg\m³。
|
